Le diaphragme

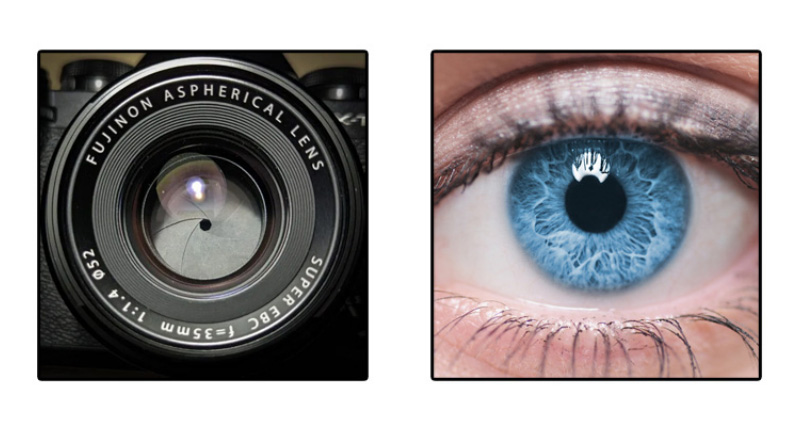

Le diaphragme est à l’appareil photo ce que l’iris est à l’œil.
Diaphragme et iris
C’est un mécanisme qui sert à limiter le diamètre du faisceau lumineux qui traverse la lentille (ou le cristallin).

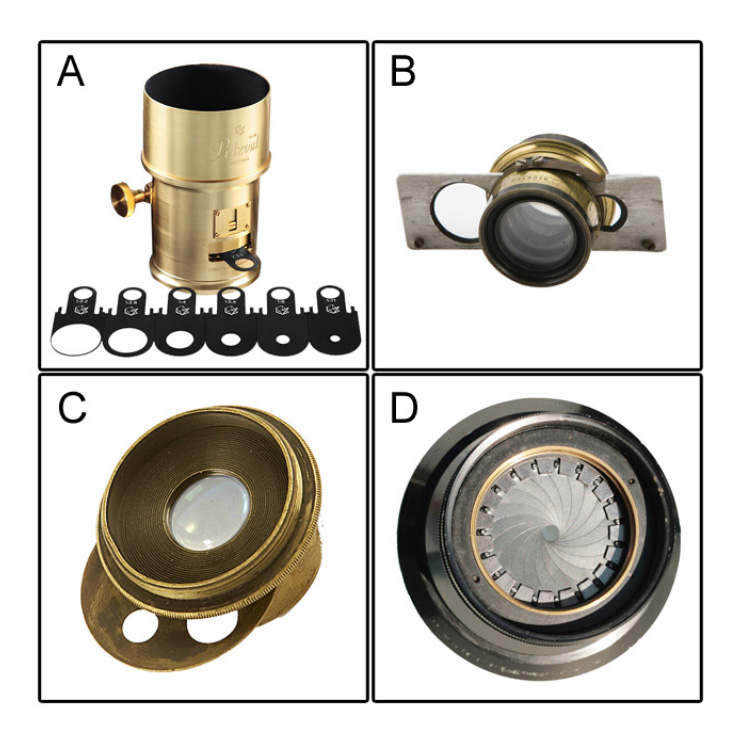

Il existe différents type de diaphragmes, à vannes (A), à bande (B), à barillet (C) à lamelle unique, à lamelle à fente, mais aujourd’hui on n’utilise plus que le diaphragme à iris (D).
Différents diaphragmes

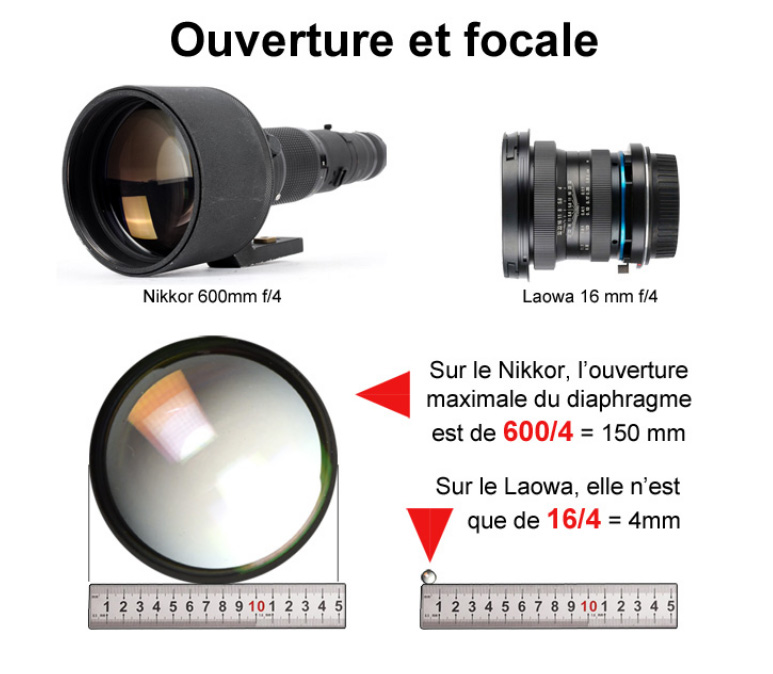

Ouverture et focale
Ces deux objectifs (Nikkor et Laowa) ont la même focale f/4 mais leurs ouvertures sont différentes.
Différentes ouvertures
Pourtant à f/4 les capteurs reçoivent la même quantité de lumière. Notez le symbole de la division dans f/4.

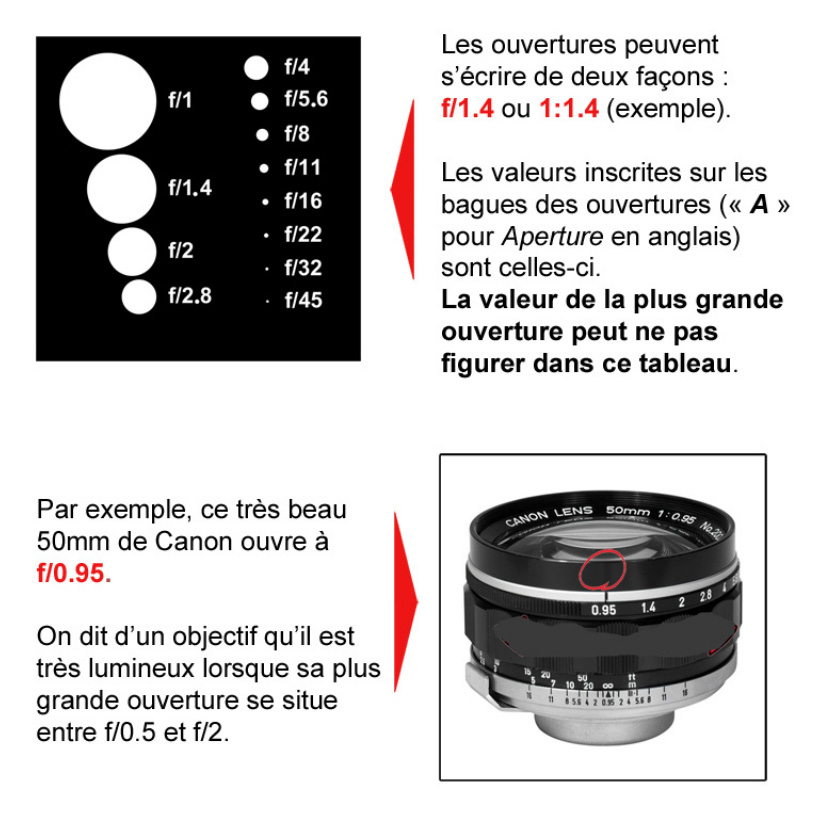

Les ouvertures peuvent s’écrire de deux façons, par exemple : f/1.4 ou 1:1.4.
Les valeurs inscrites sur les bagues des ouvertures (A : pour Aperture en anglais) sont celles-ci :
Bagues des ouvertures
La valeur de la plus grande ouverture peut ne pas figurer dans cette image.
Par exemple ce très beau Canon 50mmm ouvre à f/0.95.
Canon 50mm
On dit d’un objectif qu’il est très lumineux lorsque sa plus grande ouverture se situe entre f/0.5 et f/2.

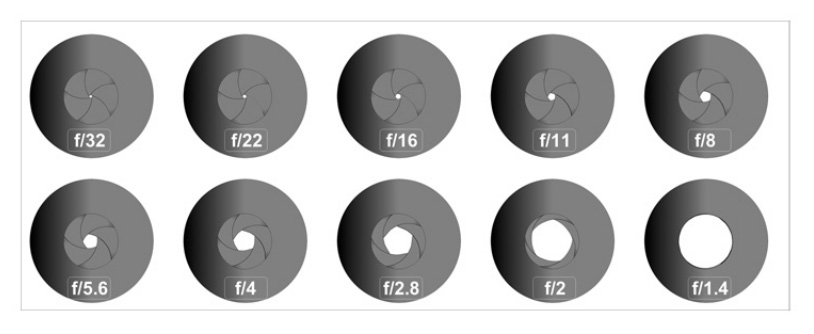

Exemple d’ouvertures de diaphragmes
Le système d’identification des ouvertures est contre-intuitif ! Plus le chiffre est grand plus l’ouverture est petite.
Pour f/1.4 la valeur « 1,4 » est égale à 1 x √2
Pour f/2 la valeur « 2 » est égale à 1,4 x √2
etc.

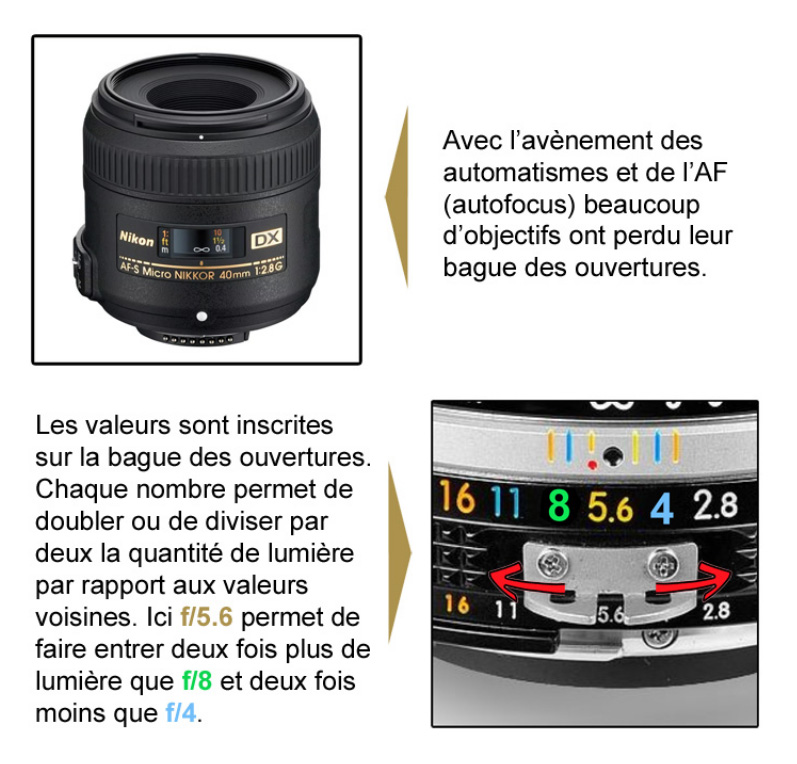

Bague des ouvertures
Les valeurs sont inscrites sur la bague des ouvertures. Chaque nombre permet de doubler ou de diviser par deux la quantité de lumière par rapport aux valeurs voisines. Ici f/5.6 permet de faire entrer deux fois plus de lumière que f/8 et deux fois moins que f/4.
Avec l’avènement des automatismes et de l’AF (autofocus) beaucoup d’objectifs ont perdu leur bague des ouvertures.
Objectif sans bague d’ouverture

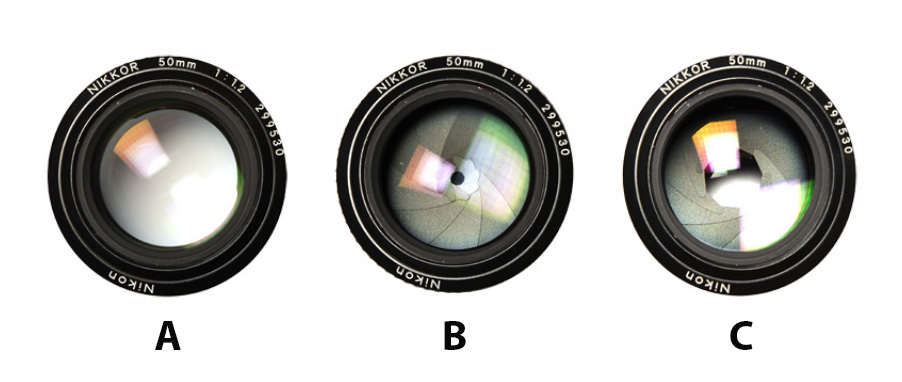

La netteté
Le plus important est la netteté.
A : la pleine ouverture est à éviter, car les rayons passant par la couronne externe sont très souvent déviés par les aberrations de l’objecti, ce qui nuit à la netteté des détails les plus fins.
B : fermer le diaphragme complètement est encore pire, car les détails vont être détruits par un phénomène de diffraction et ce, quelle que soit la qualité de l’objectif.
C : le meilleur pourvoir séparateur se situe donc entre les deux. Chaque objectif a son ouverture de prédilection. En Full-frame, avec un objectif lumineux, elle se situe souvent autour de f/8.

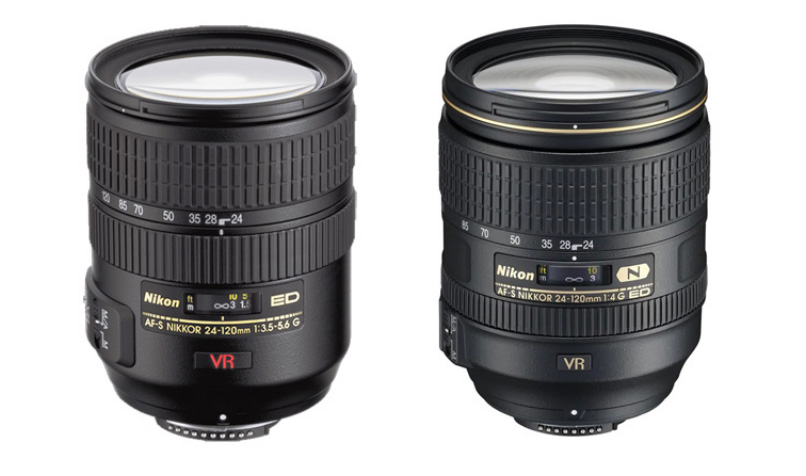

Focale variable
Un zoom est un objectif à focale variable. Par exemple, ces deux Nikkor sont des trans-standards de 24-120mm. Ils se ressemblent, pourtant leurs conceptions, leurs qualités et leurs prix sont très différents :
Objectifs à focale variable
Celui de gauche a une pleine ouverture qui va de f/3.5 en 24mm à f/5.6 en 120mm. Son diaphragme est mobile dans le fût.
Celui de droite est nettement plus sophistiqué : son ouverture est constante quand on change de focale, à pleine ouverture il ouvre à f/4. Son diaphragme est fixe.
Lisez toujours les étiquettes sur les fûts avant d’acheter !
