Fonctionnement d’un capteur

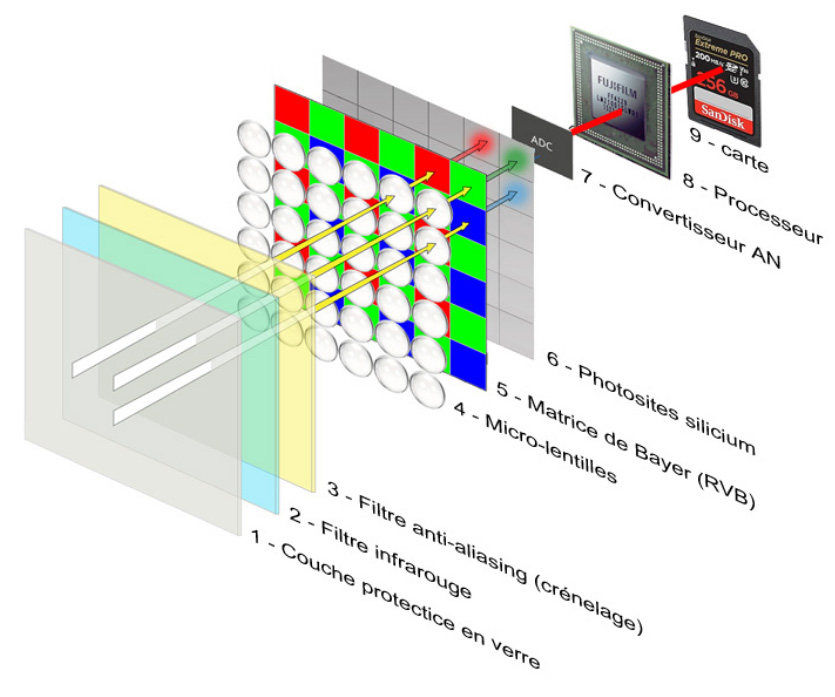

Fonctionnement d’un capteur
- 1 : les microrayures se trouvent là (pas les pixels morts).
- 2 : en photoastronomie on fait souvent retirer ce filtre.
- 3 : ce filtre a pour but de flouter l’image pour éviter les effets de bord en escalier (crénelage).
- 4 : une couche de microlentilles convexes concentre les photons pour éviter qu’ils ne se perdent par réfraction ou réflexion.
- 5 : les photons traversent un filtre R, V,ou B. Il existe à ce jour deux types de mosaïques : Bayer et X-Trans.
- 6 : lorsque les photons entrent en collision avec la couche de silicium, un courant électrique est généré. C’est l’effet photovoltaïque de Becquerel.
- 7 : le courant passe dans un convertisseur analogique-numérique (AN) qui le code sur une profondeur de 8, 12, 14 ou 16 bits.
- 8 : le processeur dématrice les signaux numériques en commençant par appliquer une correction gamma de 2,2 points.
- 9 : la photo, enfin, est stockée sur la mémoire de masse de l’appareil photo.

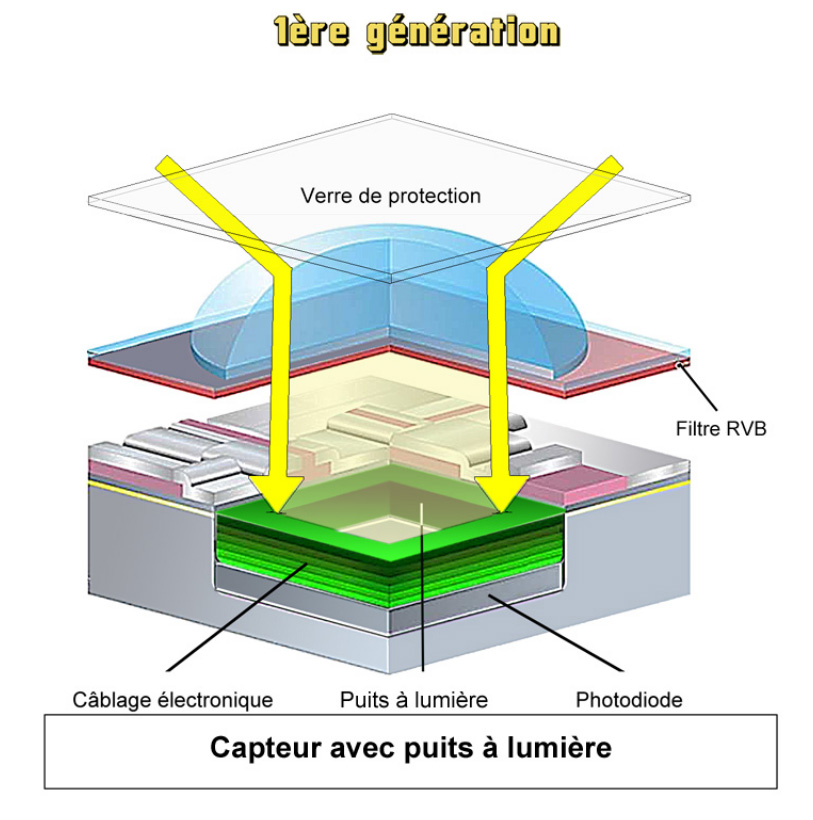

Capteur de 1ère génération avec puits à lumière
Capteur de 1ère génération

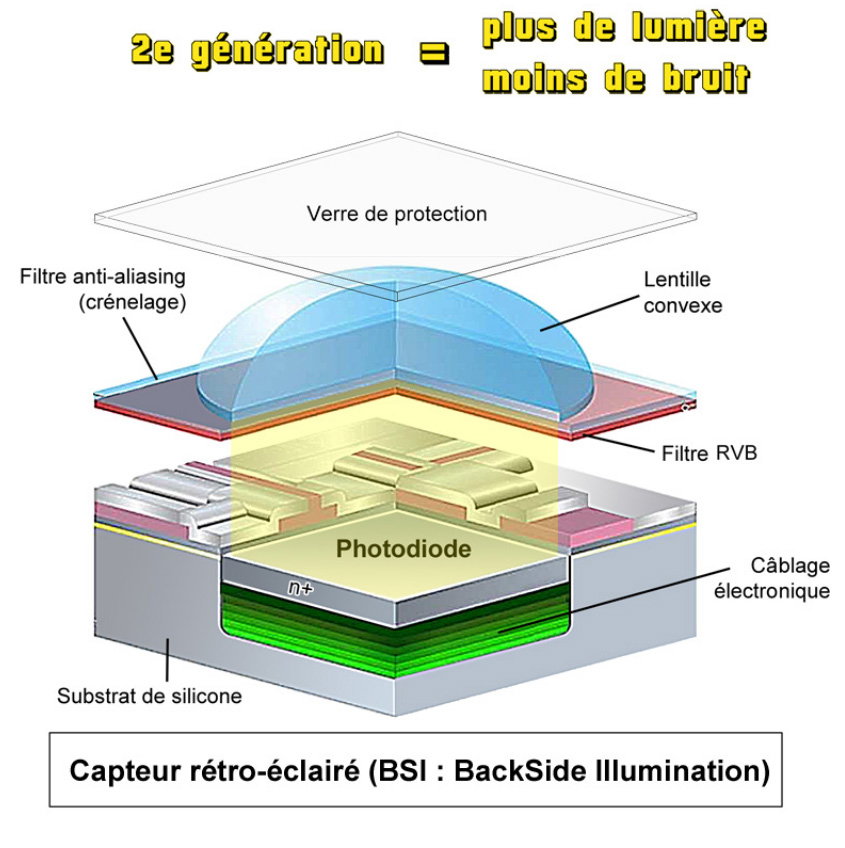

Capteur de 2e génération rétro-éclairé
Capteur de 2e génération

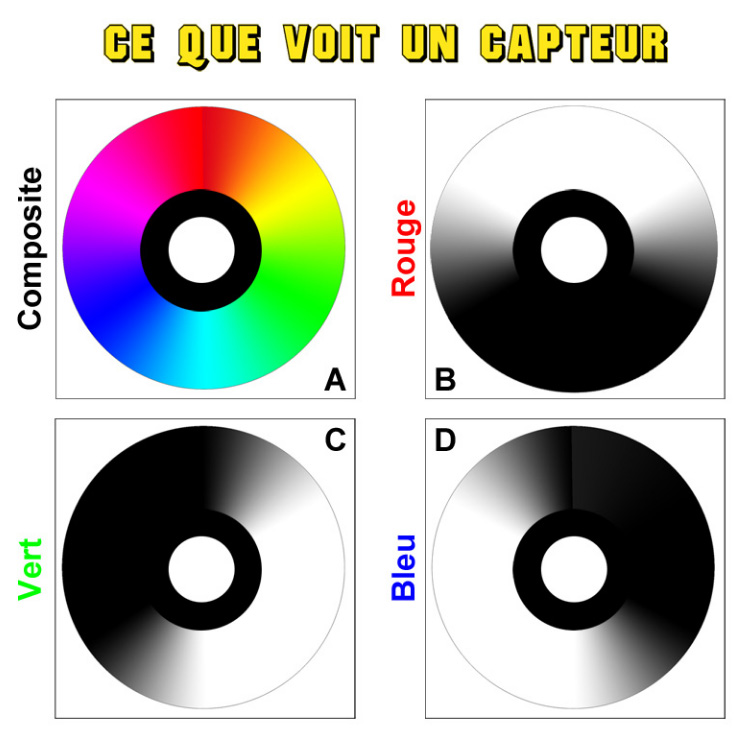

Ce que voit un capteur
Ce que voit un capteur
Dans les 4 cas A, B, C, D, le capteur ne voit pas la zone centrale noire qui ne contient ni R, ni V, ni B mais le capteur voit le rond central blanc qui est composé de R, V, et B.
- A : le capteur voit les 3 couches composites R, V et le B et le Blanc.
- B : le B, le C et le V ne contiennent pas de rouge, le capteur ne les voit pas, il voit le Blanc.
- C : le B, le M et le R ne contiennent pas de vert, le capteur ne les voit pas, il voit le Blanc.
- D : le R, le J et le V ne contiennent pas de bleu, le capteur ne les voit pas, il voit le Blanc.
Les capteurs souffrent de daltonisme total, ils ne voient qu’en noir et blanc
Image en noir et blanc
Après dématriçage le capteur enregistre l’image en couleurs.
Image en couleur
Matrices et dématriçage

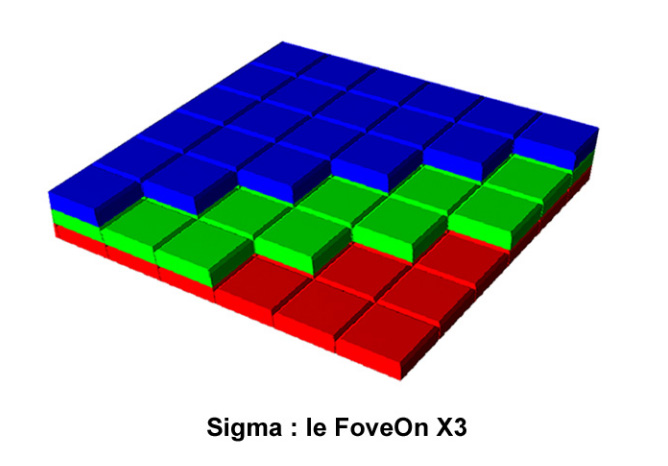

Trois couches de photodiodes empilées.
Sigma le FoveOn X3

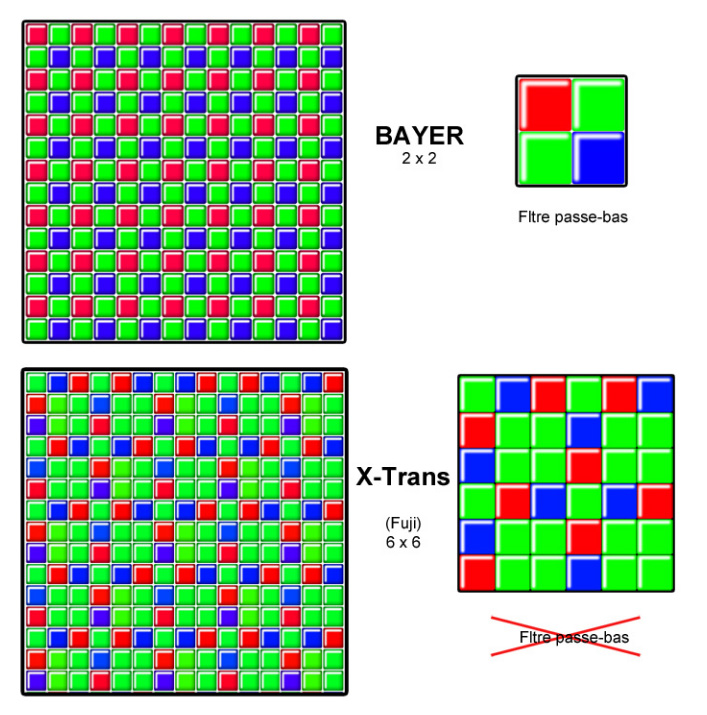

Matrice de Bayer et X-Trans
Matrice de Bayer et X-Trans

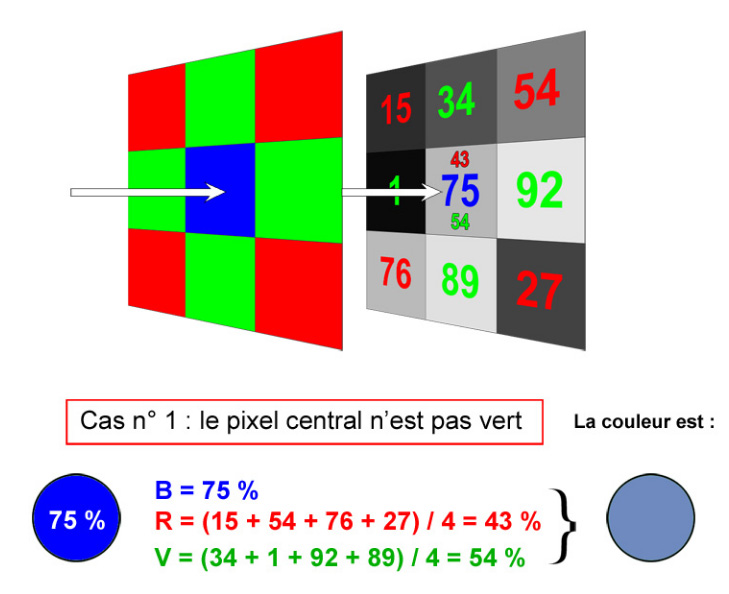

Dématriçage par interpolation bilinéaire
Cas n°1 le pixel central n’est pas vert

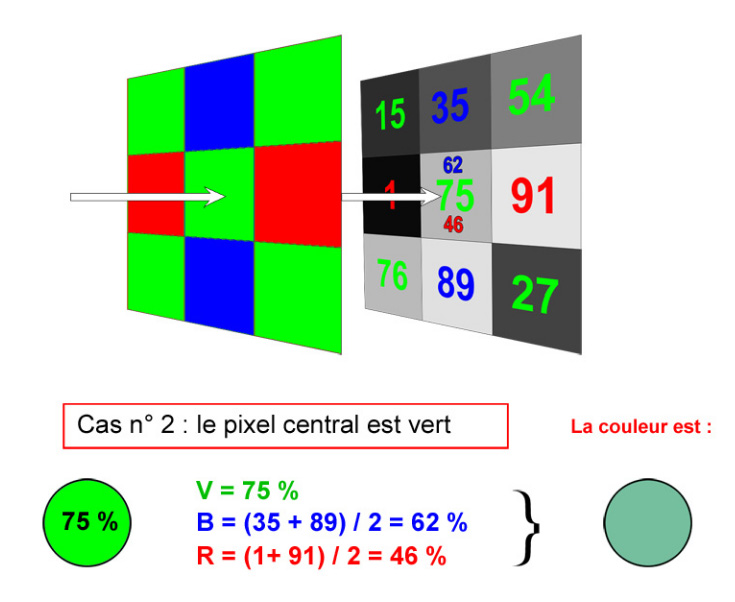

Cas n°2 le pixel central est vert

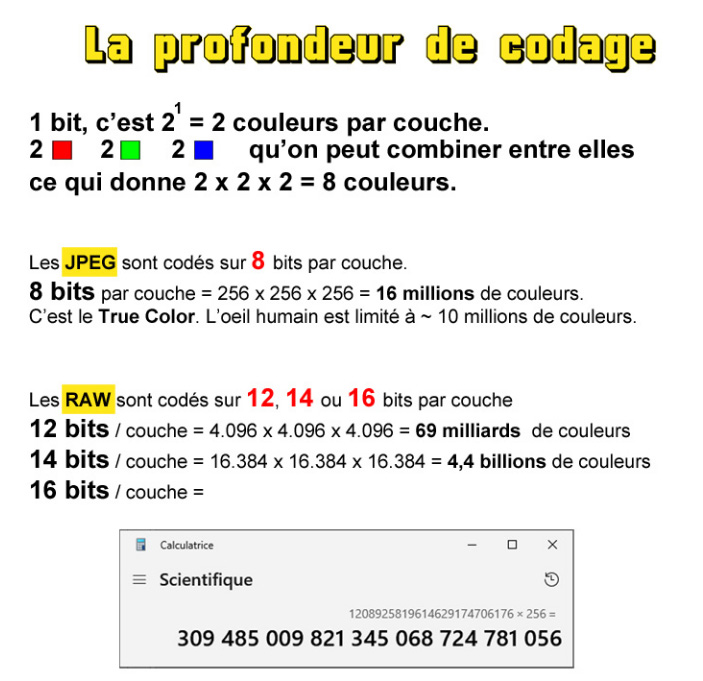

La profondeur de codage
La profondeur de codage
Le gamma
Le gamma est la mesure du contraste d’une image (noir et blanc pur exclus). Il caractérise la fluidité pour passer des basses aux hautes lumières.

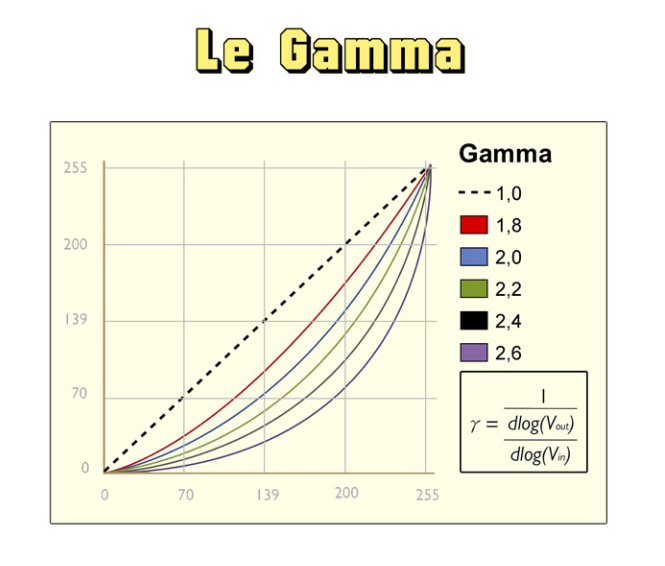

Gamma
La réactivité à la lumière de l’oeil n’est pas linéaire. Lorsqu’on l’expose à une quantité plus forte de lumière il n’en perçoit que 45% pour le pas être ébloui (1/2,2) ; on dit que son Gamma est de 2,2.
À contrario, un capteur réagit de façon linéaire, il a un gamma de 1.

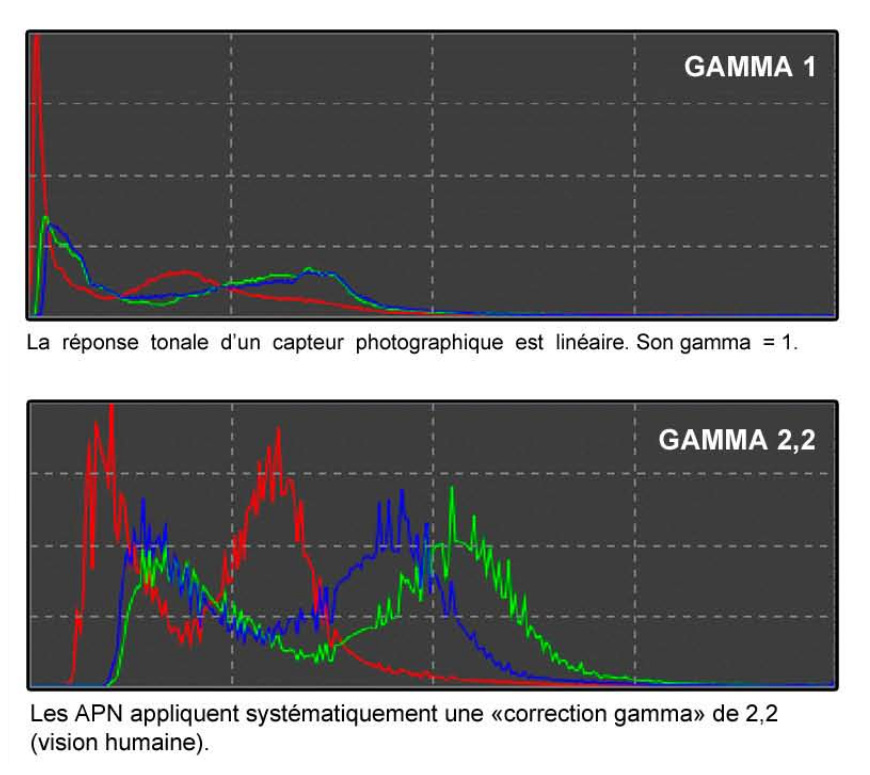

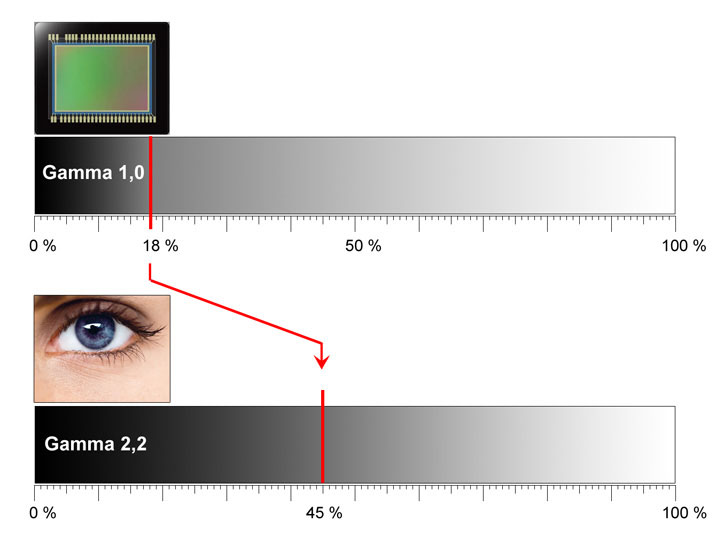

Gamma 1 et 2,2
Gamma 1 et 2,2
La plage dynamique
La plage dynamique est l’écart entre les valeurs les plus sombres et les plus claires d’un scène. Elle se mesure en IL (Indice de Luminance) appelé aussi EV (Exposure Value), stop ou diaphragme.

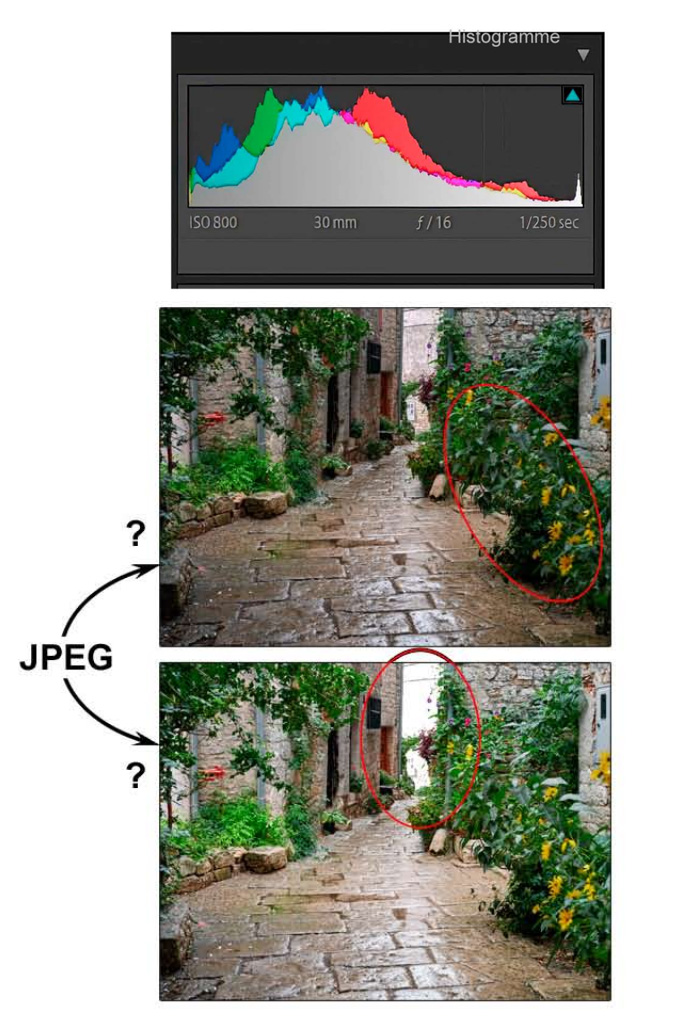

Plage dynamique
Plage dynamique
